医用气体站房工艺布局与设备选型设计方案

医用气体站房是医院供气系统的核心枢纽，涵盖液氧站、负压机房和空压站三大功能单元。本文依据《医用气体工程技术规范》（GB 50751-2012）及《综合医院建筑设计标准》（GB 51039-2014），从站房选址、工艺布局、设备选型及安全防护四个维度，系统阐述医用气体站房的设计要点，为工程设计实践提供技术参考。
一、站房选址与分区原则
医用气体气源站房的布置应在医疗卫生机构总体设计中统一规划，其噪声和排放的废气、废水不应对医院及周边环境造成污染。不同气体站房的选址需遵循“分区设置、各得其所”的基本原则。

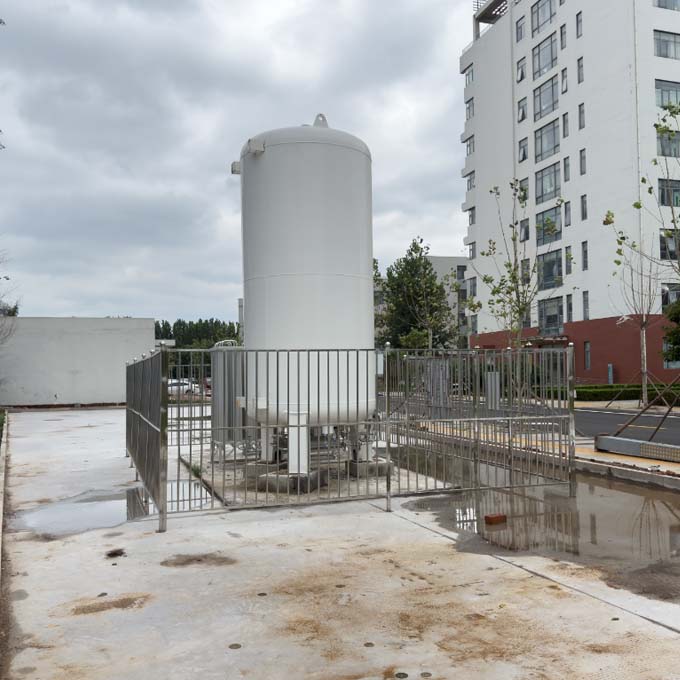

液氧站宜布置于室外独立区域，靠近院区道路以便于液氧槽车运输和充灌。根据规范要求，医用液氧贮罐与医院内部建筑物的防火间距须满足表4.6.4的规定，液氧贮罐周边应设置高度不低于2.5m的实体围墙，贮罐区须设置防火围堰，有效容积不应小于最大液氧贮罐的容积，高度不应低于0.9m。当采用液氧供氧方式时，大于500L的液氧罐应放在室外。

医用空气供应源宜布置在医院洁净区，并应布置在院区上风向，以保证压缩机吸气品质。空压机进气口应设置在远离污染物散发处，当进气口设于室外时，应高于地面5m；当设于室内时，医疗空气供应源不得与医用真空汇设置在同一房间内。
负压机房 应布置在医院污染区内，防护要求与医院感染控制等级一致。负压吸引站是医院废液、废气最为集中的场所，排放气体应经处理后再排入大气，废液应集中收集处理达标后排放。
二、工艺布局与设备选型
液氧站的核心设备包括液氧贮罐、汽化器和调压装置。液氧贮罐不宜少于两个并应能切换使用，汽化器应设置为两组且能相互切换。容量计算应按日用量确定，并应贮备不少于3d的备用气量，其中氧气应设置满足生命支持区域不少于4h用量的应急备用气源。站房内应设置供气异常报警装置，备用气源应能自动投入使用。

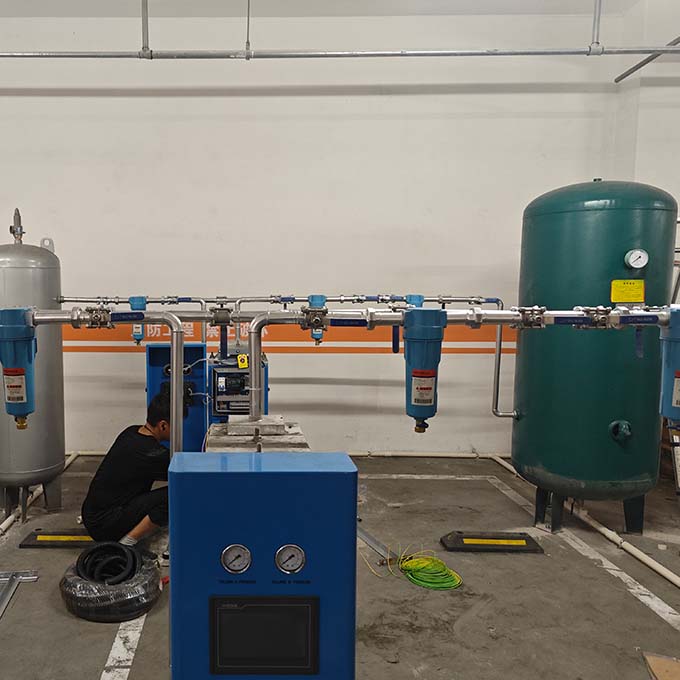

空压站的设备选型遵循“同型号、多机组”原则。推荐采用同一型号的空压机组，宜采用两用一备或三用一备形式，每台空压机组应满足设备最小加载时间要求。选用同型号设备有利于日后保养维护和维修耗材统一。医用气体工程建议采用全无油空压机，避免油润滑系统故障导致油污进入管路系统，损害患者健康。机组四周应留有不小于1m的维修通道，每台压缩机应根据安装位置要求采取隔震措施，站房内应设置通风或空调措施，环境温度不应超过设备允许温度。

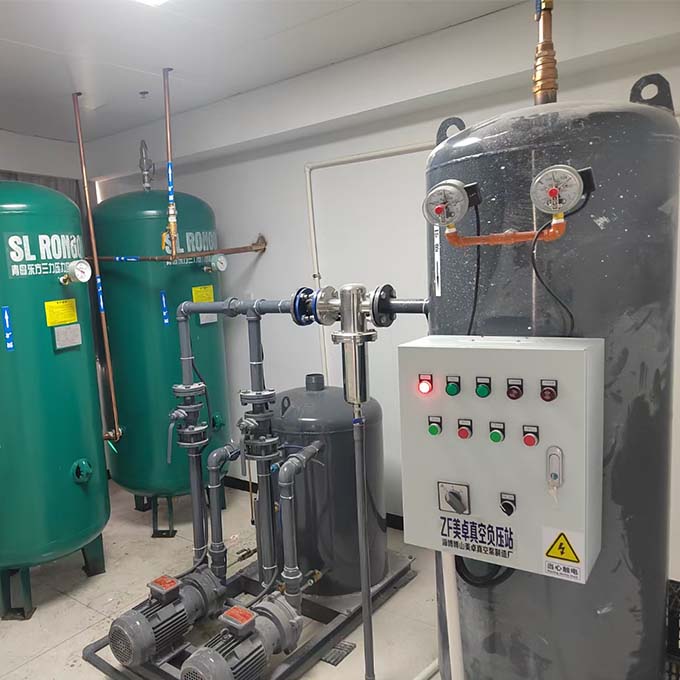

负压机房宜配置多台真空泵机组，采用备用冗余配置。机组的排气应经消毒灭菌处理后高空排放，废液应集中收集并排至医院污水处理站。

三、安全防护与应急保障
医用气体站房的安全防护涵盖消防、结构、监测三个层面。除医用空气供应源和真空汇外，其他医用气体供应源均不应设置在地下空间或半地下空间。医用分子筛制氧站应布置为独立单层建筑，耐火等级不应低于二级，门窗应向外开启，不得采用木质、塑钢等可燃材料。
供气站应设供气异常报警装置，备用机组应设置自动投入使用装置。医用气体气源应设超压排放安全阀，气体应排至室外安全地点。中心供氧用房应远离热源、火源和易燃易爆源。
电气设计方面，压缩空气设备用电负荷应采用一级负荷系统和双电源供电方式，其中一路来源于应急回路，以保证生命支持区域供气的连续性与稳定性。
医用气体站房设计须统筹选址分区、工艺布局、设备选型与安全防护四大要素，将GB 50751等规范要求转化为可落地的技术参数，构建从气源到终端的安全供气保障体系。
