医用气体管道系统的设计与施工

摘要： 医用气体工程管道系统在现代医疗设施中起着至关重要的作用，为患者的诊断、治疗和康复提供了必要的气体支持。山东中心供氧厂家详细阐述了医用气体管道系统的设计原则、各类医用气体的特性及需求、管道系统的布局规划，以及施工过程中的要点，包括材料选择、安装要求、质量控制和安全措施等方面。

一、引言

医用气体是医疗过程中不可或缺的部分，包括氧气、氮气、压缩空气、二氧化碳等。医用气体管道系统负责将这些气体安全、稳定地输送到医院各个使用点，如手术室、重症监护室、普通病房等。一个合理设计和高质量施工的医用气体管道系统能够保障医疗工作的顺利进行，提高医疗质量，保障患者和医护人员的安全。

二、医用气体管道系统的设计

（一）设计原则

1. 安全性原则
   • 医用气体直接关系到患者的生命安全，因此系统设计必须确保气体的纯净度、压力稳定性和无泄漏。例如，氧气管道系统要防止与可燃物质接触，避免发生火灾危险。
   • 采用冗余设计，对于关键医用气体如氧气，要有备用供应源，以应对突发的供应中断情况。
2. 可靠性原则
   • 满足医院不同科室在不同时间段的用气需求。例如，手术室在进行多台手术时，对氧气、压缩空气等气体的需求量会大幅增加，管道系统应能可靠地提供所需气体量。
   • 选用高质量、经过认证的设备和材料，确保系统长期稳定运行。
3. 合规性原则
   • 遵循国家和地方相关的医疗建筑规范、医用气体标准，如《医用气体工程技术规范》等。确保系统在气体种类、压力、流量等参数方面符合规定要求。

（二）医用气体的特性及需求分析

1. 氧气
   • 氧气是最重要的医用气体，用于维持患者的呼吸功能。在设计氧气管道系统时，要考虑到不同科室的用氧浓度和流量需求。例如，在急救室，可能需要高流量的氧气供应，而普通病房则相对需求较低。
   • 氧气的纯度要求极高，一般应达到 99.5% 以上，以避免杂质对患者造成伤害。
2. 压缩空气
   • 压缩空气在医疗中用于驱动医疗设备，如气动钻、呼吸机等。其压力和流量需要根据设备的要求进行设计。一般来说，压力在 0.4 – 0.9MPa 之间，并且要保持压力的稳定，以确保设备正常运行。
3. 氮气
   • 氮气在医疗上可用于某些医疗设备的吹扫、低温冷冻治疗等。氮气管道系统需要考虑其储存和输送的安全性，因为氮气在高浓度下会使人窒息。
4. 二氧化碳
   • 主要用于腹腔镜等微创手术中的腹腔充气，使手术视野清晰。二氧化碳管道系统要能精确控制气体的流量和压力，以满足手术的要求。

（三）管道系统的布局规划

1. 分区供应
   • 根据医院的功能分区，如门诊区、住院区、手术区等，设置不同的医用气体供应区域。每个区域有独立的气体供应站或阀门控制，便于管理和维护。
2. 垂直和水平分布

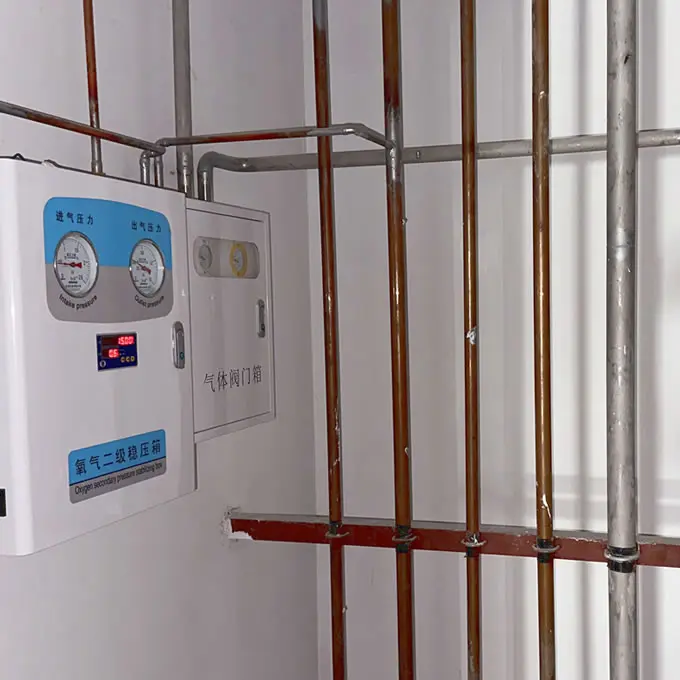

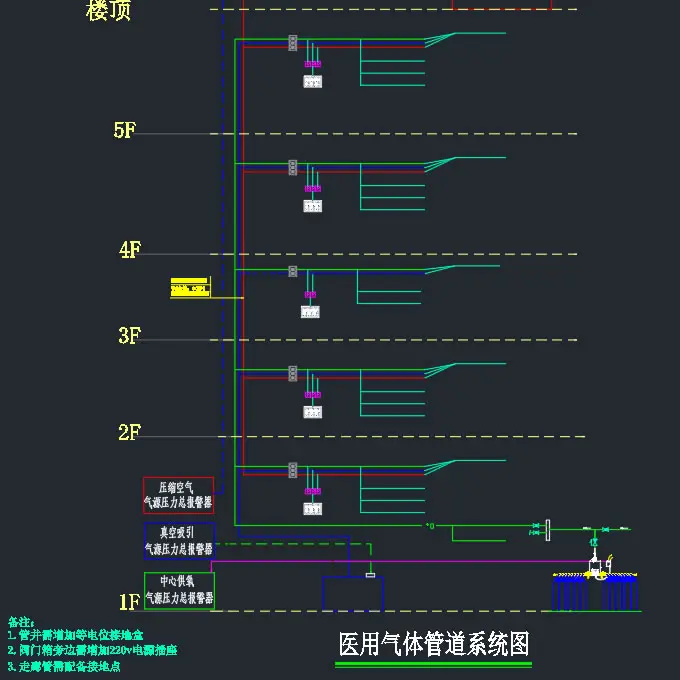

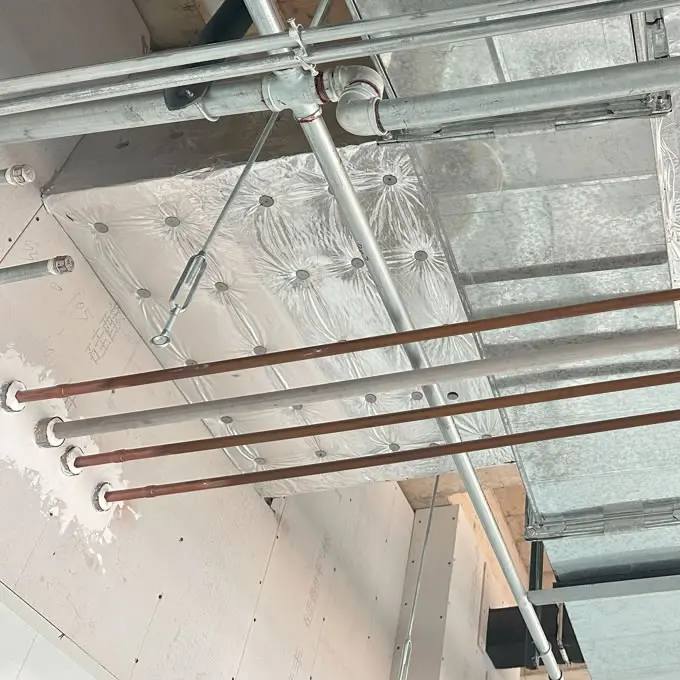

   • 在建筑物内，医用气体管道通常沿垂直和水平方向分布。垂直管道一般位于建筑物的管道井内，负责将气体从供应源输送到各个楼层。水平管道则分布在各楼层的吊顶内或地沟内，将气体输送到各个使用点。
   • 管道布局要尽量缩短输送距离，减少压力损失。同时，要避免与其他管道（如给排水管道、电气管道等）的交叉干扰，必要时设置防护措施。
3. 终端布局
   • 医用气体终端应根据医疗设备的摆放位置和使用需求进行合理布局。在手术室，每个手术台周围应均匀分布氧气、压缩空气、负压吸引等气体终端，方便手术过程中的使用。在病房，每个病床床头应设置氧气和负压吸引终端。

三、医用气体管道系统的施工

（一）材料选择

1. 管道材料
   • 医用氧气管道一般采用不锈钢管，如 304 或 316L 不锈钢，因为不锈钢具有良好的耐腐蚀性、抗氧化性，能够保证氧气的纯度。
   • 压缩空气、氮气和二氧化碳管道也可采用不锈钢管或铜管。铜管具有较好的可塑性和导热性，但成本相对较高。
2. 阀门和配件
   • 阀门应选用医用级别的专用阀门，具有精确的流量控制和良好的密封性能。例如，针型阀可用于精确调节氧气流量，截止阀用于切断气体供应。
   • 配件如弯头、三通等应与管道材料相匹配，并且要满足医用气体的卫生和安全要求。

（二）安装要求

1. 管道安装
   • 管道安装应按照设计图纸进行，确保管道的坡度和垂直度符合要求。例如，氧气管道应具有一定的坡度，以便排除管道中的冷凝水。
   • 管道连接方式应根据管道材料选择，不锈钢管可采用焊接或卡压连接，铜管可采用焊接或钎焊连接。焊接时要保证焊接质量，避免出现气孔、夹渣等缺陷。
2. 终端安装
   • 医用气体终端应安装牢固，高度和位置符合设计要求。终端接口应具有明显的标识，标明气体种类，防止误接。例如，氧气终端接口采用蓝色标识，与其他气体终端区分开来。
3. 压力测试
   • 在管道系统安装完成后，要进行严格的压力测试。首先进行强度测试，用高于工作压力 1.5 倍的压力对管道进行测试，检查管道是否有泄漏或变形。然后进行严密性测试，在工作压力下进行长时间的测试，确保管道系统的密封性。

（三）质量控制

1. 材料检验
   • 对进入施工现场的管道材料、阀门和配件进行严格的质量检验。检查材料的规格、型号是否符合设计要求，是否有质量合格证明文件。对于不合格的材料坚决不予使用。
2. 施工过程监督
   • 安排专业的质量监督人员对施工过程进行全程监督，确保施工人员按照施工规范和设计要求进行操作。对施工中的关键工序，如管道焊接、终端安装等进行重点检查。
3. 竣工检验
   • 管道系统竣工后，进行全面的检验。包括管道系统的外观检查、压力测试报告检查、终端功能测试等。只有通过竣工检验的管道系统才能投入使用。

（四）安全措施

1. 防火防爆
   • 在氧气管道系统附近，严禁烟火，设置明显的防火标志。施工过程中，如进行焊接等动火作业，要采取严格的防火措施，如办理动火许可证，配备灭火器材等。
2. 防窒息
   • 对于氮气等可能导致窒息的气体管道系统，要设置通风良好的工作环境。在管道系统的维护和检修过程中，要先进行气体置换，确保工作环境安全。
3. 漏电保护
   • 由于医用气体管道系统的一些设备（如气体压缩机等）需要用电，施工现场要设置完善的漏电保护装置，防止触电事故的发生。

四、结论

医用气体管道系统的设计和施工是一项复杂而严谨的工作，需要综合考虑医用气体的特性、医院的功能需求、安全和质量等多方面因素。只有遵循相关的设计原则和施工规范，严格控制材料质量、施工过程和安全措施，才能构建一个安全、可靠、高效的医用气体管道系统，为医疗工作提供有力的保障。
