医用气体工程系统总体设计方案

医用气体工程系统是医院基础设施的重要组成部分，为临床诊疗活动提供必需的氧气、压缩空气、负压吸引、氧化亚氮、二氧化碳等医用气体支持。系统设计应严格依据《医用气体工程技术规范》（GB 50751-2012）及相关国家标准，结合医院的建筑布局、功能分区、床位规模、使用负荷及发展规划进行总体规划，确保系统安全、可靠、经济、可扩展。

系统主要由气源站、输配管网、楼层二次减压箱、终端设备及监测报警装置构成。气源配置应满足连续供气要求，并具备应急备用能力。氧气供应可采用液氧储罐作为主气源，配置高压氧气瓶组作为备用气源，或采用医用分子筛制氧机作为主气源，辅以液氧或瓶组作为备用。压缩空气系统应采用无油润滑空气压缩机，避免润滑油污染气体，同时配置冷冻式或吸附式干燥机、多级过滤器，确保气体露点、含油量和颗粒物含量符合标准。负压吸引系统应设置真空泵组，通常采用“两用一备”或“一用一备”配置，具备自动轮换和故障切换功能，保障负压持续稳定。

管网设计可采用环形或枝状布局。环形管网适用于大型医院，可提高供气可靠性；枝状管网适用于中小型医疗机构。主干管管径应根据各区域最大用气量叠加后计算确定，避免因管径过小导致末端压力不足。管道材质应选用符合医用气体标准的脱脂紫铜管或不锈钢管，其工作压力等级不得低于1.0MPa。氧气管道必须独立敷设，不得与其他气体管道、电气线路共用管井或支架，保持必要的安全间距。系统应实施分级减压控制，中心机房内设置一级减压装置，将压力降至0.8MPa；各楼层或功能区域设置二次减压箱，进一步将压力稳定在0.4MPa，满足不同终端设备的使用需求。

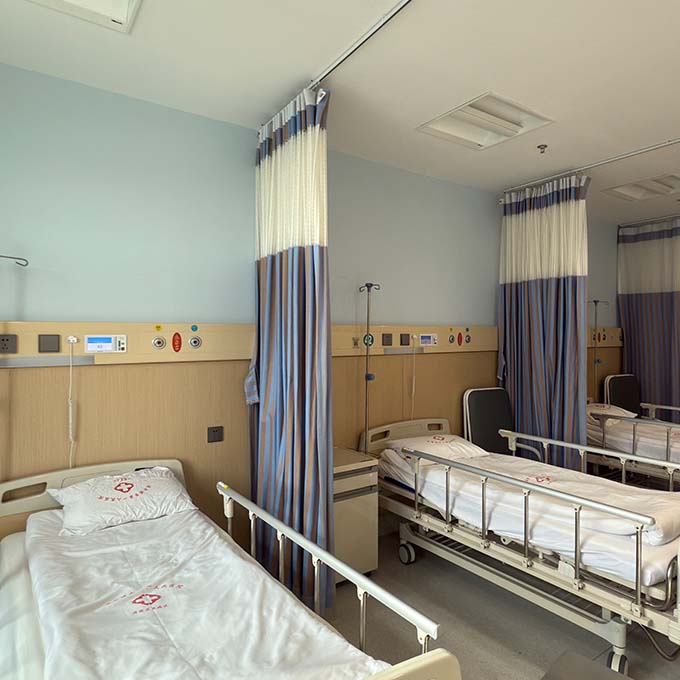

终端布置应根据医疗功能区域的实际需求进行配置。手术室每个手术台位应配置不少于2个氧气、2个压缩空气、2个负压吸引终端，宜增设笑气和二氧化碳接口；ICU每病床应按相同标准配置，并预留不少于1个备用接口。所有终端接口应符合国际标准的插销定位系统或等效防误插结构，防止不同气体终端错接。

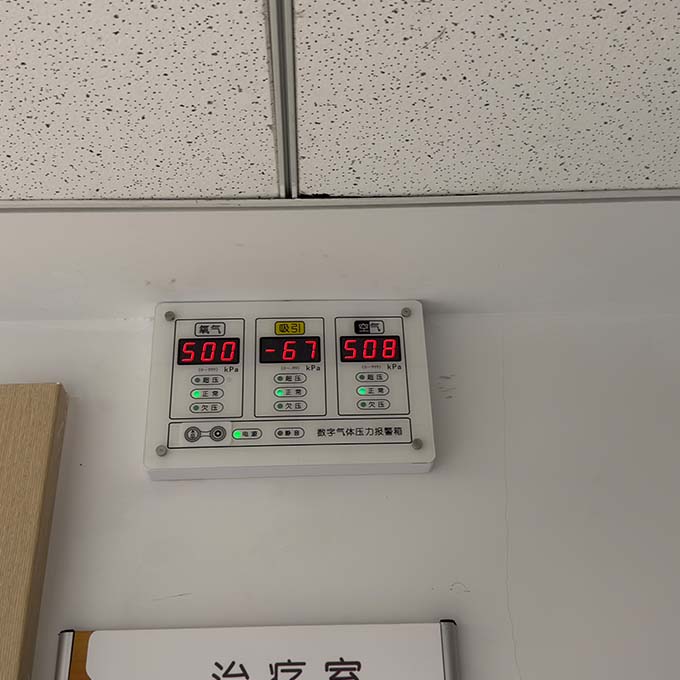

系统应配置压力监测与报警装置。护士站、设备机房及医院总控中心应设置气体压力显示面板，实时监测各区域供气压力。当压力超出设定范围时，系统应触发声光报警，提醒运维人员及时处理。设计过程中应考虑未来业务扩展需求，在气源容量、管道预留、终端接口等方面预留适当余量，确保系统具备可持续升级能力。
