连云港市30床小型医疗机构医用气体工程建设要点

一、项目背景与适用范围
本方案适用于连云港市范围内新建、改建或扩建的30床规模小型医疗机构，包括社区卫生服务中心、乡镇卫生院、护理院、小型专科医院等。依据《医用气体工程技术规范》（GB 50751-2012）、国家建筑标准设计图集16R303《医用气体工程设计》，结合小型医疗机构实际用气需求与运行条件编制。
二、系统配置原则
30床规模医用气体工程遵循“保障基本、适度冗余、安全合规、经济适用”原则，核心配置中心供氧系统与负压吸引系统，可根据临床需要选配医用压缩空气系统。依据GB 50751-2012及《综合医院建筑设计标准》第10.2.2条规定，医用氧气和医用负压吸引系统为必配项目，压缩空气、麻醉废气排放等系统按需设置。

三、气源方案选型
（一）中心供氧系统气源
30床规模供氧方案可采用以下三种模式，按投资能力与运维条件择优选取：

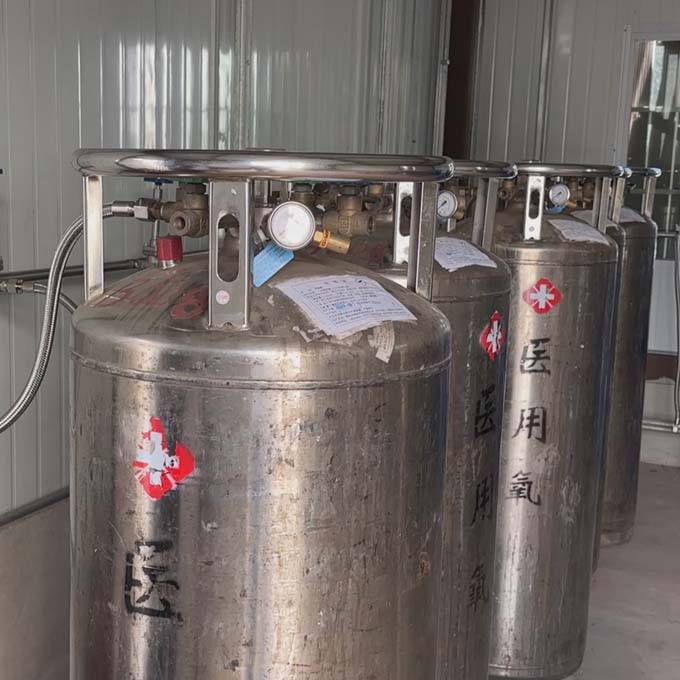

液氧贮罐供氧：推荐2×175L小型液氧罐，设置于室外独立围堰区，与周边建筑防火间距应符合GB 50016及GB 50751要求。该方案适用于年用氧量较大、具备液氧运输条件的机构。
氧气钢瓶汇流排：推荐10+10瓶组双路自动切换汇流排，单侧5至10瓶供气，另一侧备用。每瓶按40L、15MPa计，可满足30床3至5日用量。该方案适用于用氧量较小、无室外液氧场地、投资受限的机构。16R303图集提供“10+10氧气钢瓶汇流排”标准设计图纸，可直接套用。
小型分子筛制氧机：推荐1×5m³/h或2×3m³/h制氧机组，配备用氧气汇流排。该方案适用于无稳定液氧供应、有专职维护能力的机构。
备用气源强制要求：无论采用何种主气源，均须设置不小于3日用量的备用贮存量，且生命支持区域应急备用气源应满足不少于4小时用量。
（二）医用负压吸引系统气源

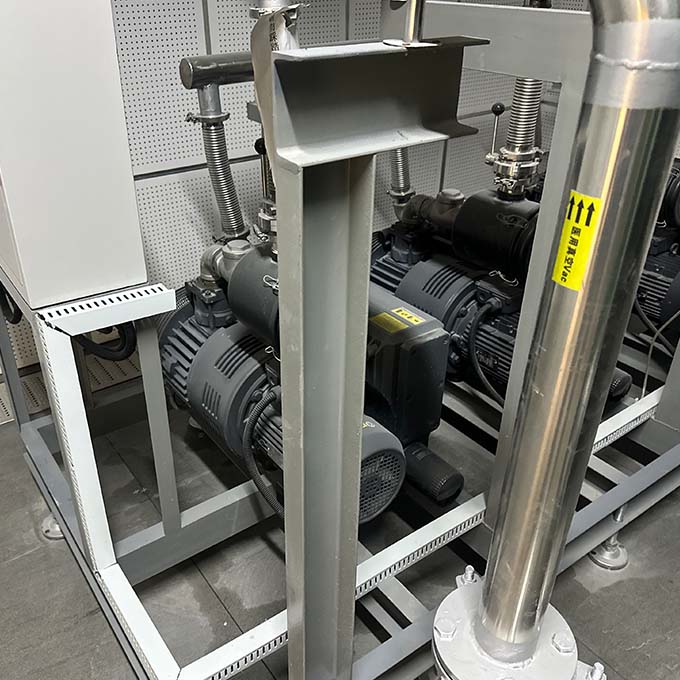

30床规模推荐采用医用真空一体机。16R303图集提供“医用真空一体机机房”标准设计，设备集成真空泵、控制柜、真空罐、细菌过滤器于一体，占地面积约2至3平方米，无需独立泵房建筑，适用于小型医疗机构空间紧凑的特点。
设备配置标准：应设置2台真空泵，一用一备，故障时备用机组自动投入使用。吸引系统负压范围-0.04至-0.07 MPa。负压吸引机房应单独设置于污染区，排放气体须经高效过滤器处理后排放至室外安全处，严禁直接排入大气。

四、管道系统设计
（一）管材选型
供氧管道：采用脱脂紫铜管（TP2），管径按末端流量反算，主干管推荐φ15×1或φ22×1.5。铜管须严格脱脂清洗，钎焊连接。
负压吸引管道：可采用脱脂紫铜管或无缝不锈钢管，管径φ15至22。16R303附录提供“真空吸引用量与管径计算表”，30床规模主干管φ22可满足设计流量。不得采用镀锌钢管。
（二）管路敷设
管道沿管井或吊顶敷设，氧气管道与负压吸引管道应分井或分区设置，严禁与强电、燃油、腐蚀性介质管道共用管井。每护理单元入口设置区域阀门报警箱，实现分区控制与压力监测。
五、病房终端配置
（一）设备带
每床床头配置医用设备带，集成中心供氧终端、中心负压吸引终端、电源插座、呼叫分机、床头阅读灯。
终端数量：按30床计，氧气终端30套，负压吸引终端30套。抢救室每床宜设2组氧气终端加2组负压终端。
终端标准：应符合GB 50751及16R303附录要求，采用通配型气体专用插头，氧气与负压终端接口结构互不通用，色标明确，氧气为白色或绿色，负压为黄色。
（二）区域报警
护士站设置医用气体集中监测报警屏，实时显示供氧系统压力、负压系统真空度，超欠压时声光报警。
连云港市30床小型医疗机构医用气体工程建设，应以GB 50751-2012和16R303图集为核心技术依据，以供氧系统加负压吸引系统为基本配置，气源方案因地制宜，设备带终端按床配套，资质手续齐全合规。在保证医疗安全与系统可靠性的前提下，通过液氧罐、钢瓶汇流排或小型制氧机等适宜方案选型，配合医用真空一体机、设备带集成采购等方式，可实现安全、合规、适用的建设目标。
