济南中心供氧–济南医用气体设备系统工程设计与施工

一、前言

随着医疗、养老等行业的不断发展，对中心供氧系统的需求日益增长。山东标久中心供氧设备厂凭借丰富的经验和专业的技术提供济南中心供氧、济南医用气体工程，致力于为济南地区的医院、养老院、卫生院等场所提供优质的中心供氧系统工程的设计与施工服务。本方案将详细阐述我们针对不同场所的中心供氧系统方案。

二、项目概述

1. 项目范围
   • 本项目涵盖济南地区的医院、养老院、卫生院等场所的中心供氧系统的设计与施工。
   • 旨在提供稳定、可靠、安全的中心供氧解决方案，满足各场所不同的用氧需求。
2. 设计依据
   • 相关的国家和地方标准，如《医用气体工程技术规范》GB 50751 – 2012 等。
   • 根据各场所的建筑布局、床位数量、用氧流量等实际情况进行个性化设计。

三、不同场所的需求分析

1. 医院
   • 用氧特点
     • 用氧量大且需求不稳定，不同科室（如手术室、重症监护室、普通病房等）用氧需求差异较大。
     • 对氧气的纯度、压力和供应的连续性要求极高，以保障医疗救治工作的顺利进行。
   • 特殊要求
     • 需配备应急备用氧源，以应对突发情况，如停电或主氧源故障。
     • 氧气供应系统应具备可扩展性，方便医院后期的科室扩建或用氧需求增加。
2. 养老院
   • 用氧特点
     • 用氧量相对医院较小，但持续稳定。主要用于患有慢性疾病的老人日常吸氧需求。
     • 部分老人可能需要在房间内长期吸氧，因此对吸氧终端的分布和使用便利性要求较高。
   • 特殊要求
     • 系统应操作简单，便于养老院工作人员管理和维护。
     • 考虑到老人的安全，氧气供应设备应具有防泄漏、防火等安全措施。
3. 卫生院
   • 用氧特点
     • 用氧量介于医院和养老院之间，需求有一定的波动，主要取决于就诊人数和病情严重程度。
     • 可能需要在不同的医疗区域（如门诊、病房、急救室等）灵活分配氧气。
   • 特殊要求
     • 设备应具有较高的性价比，以适应卫生院的预算限制。
     • 具备快速响应维修和保养服务的能力，确保卫生院的正常运转。

四、中心供氧系统设计方案

1. 氧源供应
   • 医院
     • 采用液氧贮罐和制氧机组合的方式作为氧源。液氧贮罐作为主要氧源，提供大量稳定的氧气供应；制氧机作为备用氧源，在液氧供应不足或故障时启用。
     • 根据医院的规模和用氧峰值需求，确定液氧贮罐的容量和制氧机的产氧量。
   • 养老院
     • 可选用小型制氧机作为氧源，根据养老院的老人数量和用氧情况，选择合适产量的制氧机。
     • 为确保氧气供应的连续性，可配备一定容量的氧气缓冲罐。
   • 卫生院
     • 视规模而定，较小规模的卫生院可采用单台制氧机作为氧源；较大规模的卫生院可考虑液氧贮罐或制氧机与液氧贮罐的组合。
2. 供氧管道系统
   • 管材选择
     • 均采用脱脂紫铜管，其具有良好的氧气兼容性、耐腐蚀性和较高的强度，确保氧气在输送过程中的安全性和稳定性。
   • 管道布局
     • 医院：根据医院的建筑结构和科室分布，设计合理的管道走向。主干管道沿医院的走廊或管道井铺设，分支管道延伸至各个科室和病房。在手术室、重症监护室等重点区域，采用双路管道设计，以提高供氧的可靠性。
     • 养老院：管道布局以老人居住区域为重点，在走廊天花板内或墙壁内铺设管道，每个房间设置吸氧终端。同时，管道应尽量避免穿越老人活动频繁的区域，以减少安全隐患。
     • 卫生院：管道铺设结合卫生院的功能分区，从氧源引出主干管道，再分支到各个医疗区域。在急救室等关键区域，确保管道连接的便捷性，以便在紧急情况下快速连接吸氧设备。
   • 压力调节
     • 在管道系统中设置减压装置，将氧气压力调节至合适的范围。医院内不同科室根据需求可设置不同的压力区域，如手术室的压力要求相对较高，普通病房则相对较低。养老院和卫生院根据各自的用氧设备要求，将压力调节至稳定且安全的数值。
3. 吸氧终端设备
   • 医院

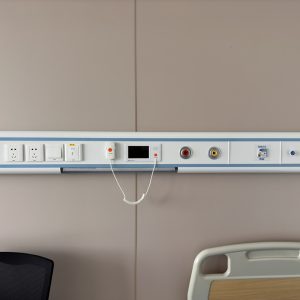

     • 普通病房采用壁式吸氧终端，配备流量调节阀、湿化瓶等装置，方便患者自行调节吸氧流量。
     • 手术室、重症监护室等特殊区域采用医用气体终端组合，除氧气外，可集成其他医用气体（如笑气、压缩空气等）的接口，以满足复杂的医疗操作需求。
   • 养老院
     • 房间内设置便携式吸氧终端，便于老人在床边或活动区域吸氧。终端设备应简单易用，配备安全锁等防止老人误操作的装置。
   • 卫生院
     • 门诊和普通病房采用壁式吸氧终端，急救室可采用快速插拔式吸氧终端，以便在紧急情况下迅速为患者提供氧气。

五、系统的施工方案

1. 施工流程
   • 施工准备：包括技术交底、材料设备采购、现场勘查等工作。
   • 管道安装：按照设计方案进行管道切割、焊接、连接等操作，确保管道的密封性和牢固性。
   • 设备安装：氧源设备、减压装置、吸氧终端等设备的安装调试，保证设备正常运行。
   • 系统测试：进行氧气压力测试、流量测试、泄漏测试等，确保系统性能符合设计要求。
   • 竣工验收：由建设单位、施工单位等相关方共同参与，对系统进行全面验收。
2. 施工安全措施
   • 施工现场设置明显的安全警示标志，严禁烟火。
   • 施工人员必须经过专业培训，持证上岗，严格遵守施工安全操作规程。
   • 在氧气管道施工过程中，采用无油施工工具，防止油脂污染管道，引发安全事故。

六、系统的维护与管理

1. 日常维护
   • 定期检查氧源设备的运行状态，包括液氧贮罐的液位、制氧机的产氧量等。
   • 对供氧管道系统进行巡检，检查管道的密封性、压力情况等，及时发现并处理泄漏等问题。
   • 清洁和更换吸氧终端设备的湿化瓶、过滤器等易损部件。
2. 故障维修
   • 建立完善的故障应急响应机制，配备专业的维修人员和必要的维修工具、备件。
   • 当系统出现故障时，维修人员能够迅速到达现场，判断故障原因并进行修复。
3. 人员培训
   • 为使用单位的相关人员（如医院的医护人员、养老院的工作人员等）提供系统操作和维护培训，确保他们能够正确使用和维护中心供氧系统。

七、项目实施计划

1. 项目工期
   • 根据项目的规模和复杂程度，制定合理的项目工期。医院项目工期预计为 [X] 个月，养老院项目工期预计为 [X] 个月，卫生院项目工期预计为 [X] 个月。
2. 进度安排
   • 详细列出每个阶段（如设计、施工、调试、验收等）的开始时间和结束时间，以及各阶段的主要工作内容。

八、项目成本预算

1. 设备成本
   • 列出氧源设备、管道系统、吸氧终端设备等各项设备的采购成本。
2. 施工成本
   • 包括人工费用、材料费用、施工设备租赁费用等。
3. 维护成本
   • 估算系统在使用期间的维护费用，如设备维修、备件更换、人员培训等费用。

九、结语

山东标久中心供氧设备厂（电话：189539-69211）将以专业的技术、优质的服务为济南地区的医院、养老院、卫生院等场所打造安全、可靠、高效的中心供氧系统。我们将严格按照本方案进行设计、施工、维护和管理，确保项目的顺利实施，满足各场所的用氧需求，为医疗、养老等事业的发展提供有力保障。
